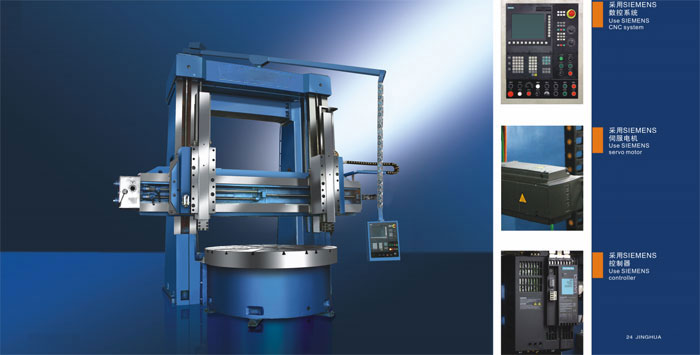

CJK52系列經濟型數控雙柱
立式車床
立式車床
產品特點
- 1、高通用性高效率，能加工曲面、錐面和螺紋（選配功能）。
- 2、大直徑滾珠絲桿、P4級專用絲桿支承軸承、進口聯軸器、電子手輪、電柜配有空調器、定量潤滑泵自動潤滑、施耐德電器。
- 3、用戶可自選FANUC/SIEMENS/廣數/華中數控等系統。
- 4、主傳動可選擇機械16級變速或交流變頻組合機械四級變速。
- 5、CJKQ5235以上機床配有獨立外置油箱。
- 6、某些機型主軸可選裝編碼器，以實現螺紋車削功能。
規格參數
|
參數名稱
|
單位
|
CJK5225E H/W
|
CJK5231E
|
CJKQ5235E H/W
|
CJKQ5240E H/W
|
|
車削直徑
|
mm
|
2500
|
3150
|
3500
|
4000
|
|
工作臺直徑
|
mm
|
2250
|
2830
|
2830/3150
|
3150
|
|
工件高度H
|
mm
|
1600/2100/
2600 |
1600/2100/
2600/3200 |
1600/2100/
2600/3200 |
1600/2100/
2600/3200 |
|
工件重量
|
t
|
10/16
|
10/16/25
|
10/16/25
|
10/16/25
|
|
右垂直刀架切削力
|
kn
|
35
|
35
|
35
|
35
|
|
左垂直刀架切削力
|
kn
|
30
|
30
|
30
|
30
|
|
總切削力
|
kn
|
63
|
63
|
63
|
63
|
|
工作臺扭矩
|
kn.m
|
63
|
63
|
63
|
63
|
|
工作臺轉速級數
|
16
|
16
|
14
|
14
|
|
|
工作臺轉速范圍
|
r/min
|
2-63
|
2-63
|
2-40
|
2-40
|
|
垂直刀架搬度極限
|
±30。
|
±30。
|
±30。
|
±30。
|
|
|
普通刀架進給量范圍(18級)
|
mm/min
|
0.25-90
|
0.25-90
|
0.25-90
|
0.25-90
|
|
數控刀架進給量范圍(無級)
|
mm/min
|
0.1-500
|
0.1-500
|
0.1-500
|
0.1-500
|
|
橫梁行程
|
mm
|
250/1750/2250
|
1250/1750/
2250/2850 |
1250/1750/
2250/2850 |
1250/1750/
2250/2850 |
|
橫梁移動速度
|
mm/min
|
350
|
350
|
350
|
350
|
|
右垂直刀架垂直行程
|
mm
|
1000/1250
|
1000/1250
|
1000/1250
|
1000/1250
|
|
右垂直刀架水平行程
|
mm
|
1400
|
1725
|
1900
|
2200
|
|
左垂直刀架垂直行程
|
mm
|
1000/1250
|
1000/1250
|
1000/1250
|
1000/1250
|
|
左垂直刀架水平行程
|
mm
|
1400
|
1725
|
1900
|
2200
|
|
普通刀架快速移動速度
|
mm/min
|
1560
|
1560
|
1560
|
1560
|
|
數控刀架快速移動速度
|
mm/min
|
3000
|
3000
|
3000
|
3000
|
|
刀桿截面尺寸(寬*高)
|
mm
|
40*50
|
40*50
|
40*50
|
40*50
|
|
主電動機功率
|
Kw
|
55
|
55
|
55
|
55
|
|
數控系統
|
FANUC/SIEMENS/廣數/華中數控
|
||||
|
手持脈沖發生器
|
日本東測 TOSOKU
|
||||
|
機床外形尺寸
(長*寬*高) |
cm
|
505*440*435
工作高度為160 |
570*440*435
工作高度為160 |
610*440*435
工作高度為160 |
678*440*435
工作高度為160 |
|
機床重量
|
t
|
32
|
42
|
45
|
48
|
|
備注
|
主電機可選擇普通，變頻，直流或交流伺服 要配置主軸編碼器時主電機必須是變頻以上配置 |
||||
| 技術參數左邊列數值為標準型產品 | |||||
|
參數名稱
|
單位
|
CJKA5240
|
CJKA5245
|
CJKA5250
|
CJKAQ5260
|
|
|
車削直徑
|
mm
|
4000
|
4500
|
5000
|
6000
|
|
|
工作臺直徑
|
mm
|
3600
|
3800
|
4200
|
4500
|
|
|
工件高度H
|
mm
|
2100/2600/
3200/3500 |
2100/2600/
3200/3500 |
2100/2600/
3200/3500 |
2100/2600/
3200/3500 |
|
|
工件重量
|
t
|
25/32
|
25/32
|
25/32
|
25/40
|
|
|
右垂直刀架切削力
|
kn
|
35
|
35
|
35
|
35
|
|
|
左垂直刀架切削力
|
kn
|
30
|
30
|
30
|
30
|
|
|
總切削力
|
kn.m
|
63
|
63
|
63
|
63
|
|
|
工作臺扭矩
|
kn.m
|
100
|
100
|
100
|
100
|
|
|
工作臺轉速范圍(16級)
|
r/min
|
1.25-40
|
1.25-40
|
1.25-40
|
1-32
|
|
|
垂直刀架搬度極限
|
±30。
|
±30。
|
±30。
|
±30。
|
||
|
普通刀架進給量范圍(18級)
|
mm/min
|
0.25-90
|
0.25-90
|
0.25-90
|
0.25-90
|
|
|
數控刀架進給量范圍(18級)
|
mm/min
|
0.1-500
|
0.1-500
|
0.1-500
|
0.1-500
|
|
|
橫梁行程
|
mm
|
1750/2250/
2850/3150 |
1750/2250/
2850/3150 |
1750/2250/
2850/3150 |
1750/2250/
2850/3150 |
|
|
橫梁移動速度
|
mm/min
|
300
|
300
|
300
|
300
|
|
|
右垂直刀架垂直行程
|
mm
|
1000/1250/1400
|
1000/1250/1400
|
1000/1250/1400
|
1000/1250/1400
|
|
|
右垂直刀架水平行程
|
mm
|
2200
|
2450
|
2700
|
3200
|
|
|
左垂直刀架垂直行程
|
mm
|
1000/1250/1400
|
1000/1250/1400
|
1000/1250/1400
|
1000/1250/1400
|
|
|
左垂直刀架水平行程
|
mm
|
2200
|
2450
|
2700
|
3200
|
|
|
普通刀架快速移動速度
|
mm/min
|
1560
|
1560
|
1560
|
1560
|
|
|
數控刀架快速移動速度
|
mm/min
|
3000
|
3000
|
3000
|
3000
|
|
|
刀桿截面尺寸(寬*高)
|
mm
|
40*50
|
40*50
|
40*50
|
40*50
|
|
|
主電動機功率
|
Kw
|
55
|
55
|
55
|
55
|
|
|
數控系統
|
FANUC/SIEMENS/廣數/華中數控
|
|||||
|
手持脈沖發生器
|
日本東測 TOSOKU
|
|||||
|
機床外形尺寸(長*寬*高)
|
cm
|
678*540*490
工作高度為210 |
728*540*490
工作高度為210 |
778*540*490
工作高度為210 |
880*540*490
工作高度為210 |
|
|
機床重量
|
t
|
58
|
62
|
70
|
80
|
|
|
備注
|
1、技術參數左邊列數值為標準型產品
2、主電機可選擇普通，變頻，直流或交流伺服 3、要配置主軸編碼器時主電機必須是變頻以上配置 |
|||||
